一文读懂ABB MDmaxST与MNS2.0：两款低压授权柜怎么选？

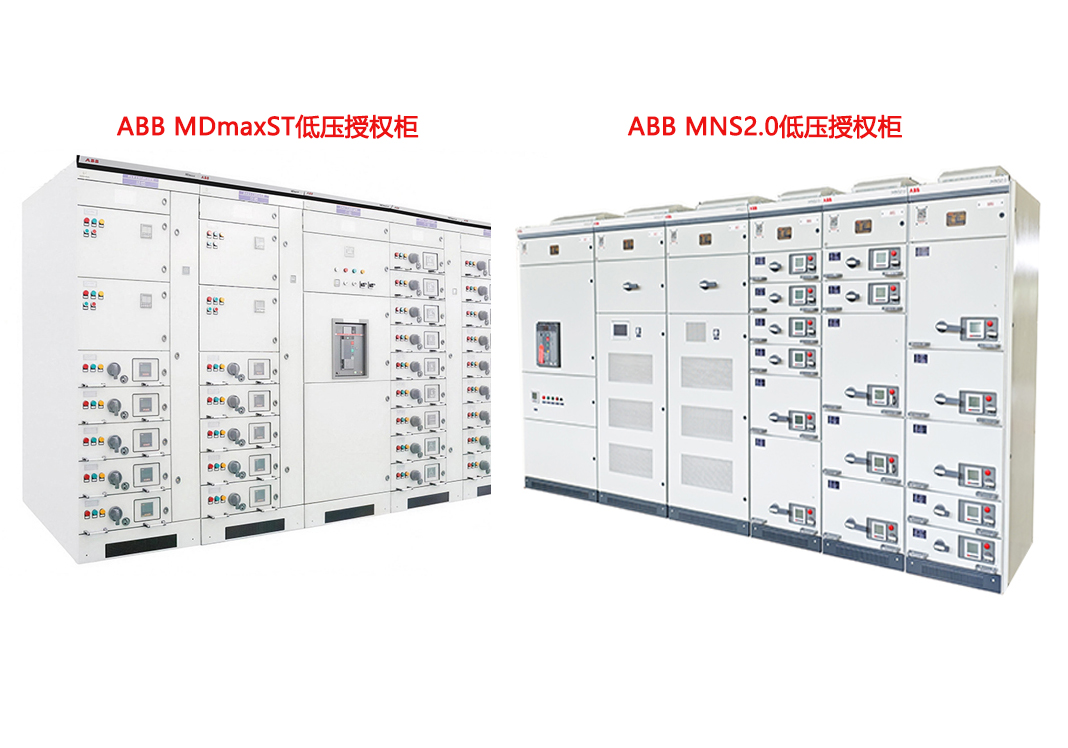

在ABB低压授权柜家族中，MDmaxST与MNS2.0是两款备受市场关注的产品。很多客户在项目选型时都会遇到同一个问题：**两款柜型主要电气参数基本相当，都属于经过完全型式试验（TTA）的同档次产品** ——那它们究竟有什么区别？到底该怎么选？

作为ABB金牌合作伙伴，同时拥有MNS2.0与MDmaxST双授权的生产商，得润电气对两款柜型均有深入的技术理解和丰富的生产经验。今年3月，ABB技术团队专程到访得润电气，围绕两款柜型展开了系统性的技术交流，双方重点探讨了两种柜型的**结构设计、适配场景及性能优势**。本文将结合这次交流的成果，从选型角度为大家梳理两款柜型的核心差异。

 一、出身不同：全球标准品 vs 特色升级品

理解两款柜型的区别，首先要从它们的“出身”说起。

**MNS2.0**是ABB公司自主研发并推向全球市场的MNS经典低压开关柜系列之一，MNS柜型在全球范围内拥有极为广泛的应用基础和用户口碑。它是ABB体系内的“嫡系”产品，代表了ABB在低压配电领域长期积淀的技术标准。

**MDmaxST**则走了一条不同的路线——它是在ABB **ArTu** 低压开关柜基础上全面升级研发而来的，吸收了ArTu及同类产品的诸多优点，形成了自己独特的产品特色。

**简单来说**：MNS2.0是ABB的“全球标准品”，MDmaxST是ABB在特定技术路线上升级而来的“特色品”。这个源头差异，决定了两款柜型在诸多设计细节上的不同取向。

二、骨架结构：G型材与C型材各有所长

两款柜型最直观的结构差异体现在骨架型材上。

**MDmaxST**采用**自承重框架结构**，由**双折边的G型材**组装而成。骨架上以25mm为间隔排布模数孔，整个框架由横向和纵向螺栓精确联接，框架结构坚固且免维护，骨架、隔板、安装板均采用覆铝锌板制成。

**MNS2.0**则采用**以25mm为模数的C型材**组成柜体骨架。其框架结构同样具有高度灵活性，结构一旦组装完毕就不再需要维修。MNS2.0的柜体结构以200mm为模数组合，更适应动力中心柜（PC）与电动机控制中心柜（MCC）混装的设计需求。

**选型提示**：G型材框架以坚固性见长，C型材框架以灵活性和通用性著称。如果项目对柜体结构强度有更高要求，MDmaxST的G型材骨架是不错的选择；如果项目更看重PC柜与MCC柜混装的灵活性，MNS2.0的C型材设计则更有优势。

 三、抽屉单元：操作体验各有特色

抽屉单元是用户日常操作最频繁的部分，两款柜型在此处的差异最为明显，也是选型时最值得关注的环节。

**MDmaxST的抽屉单元**强调操作的便捷性与智能化：

- **省力操作**：采用手摇多圈省力推进联锁机构，抽屉操作轻松省力，可有效降低运维人员的操作疲劳感。

- **三种功能单元可选**：提供**抽屉式、可移式、插入式**三种功能单元，既可独立成柜，也可以混装成柜。

- **高密度装配**：抽屉式结构最高可装配**36个回路**，空间利用率极高。

- **智能型抽屉**：S型智能抽屉可运用于智能化控制要求高的工业场合，可对马达控制中心（MCC）用电设备进行实时监控和数据采集。

- **三位置转换不降防护等级**：抽屉回路的三位置转换不会降低防护等级，适应环境恶劣的场所。

- **声、光、字三重指示**：抽屉可移部件位置定位清晰，匹配声、光、字三种指示。

**MNS2.0的抽屉单元**则更强调模块化与互换性：

- **模块化组合**：功能单元采用模块设计，可随意组合不同模数的抽屉单元，在较小空间内可容纳较多功能单元，抽屉单元互换性强。

- **可靠的机械联锁**：抽屉单元具有可靠的机械联锁装置，通过操作手柄控制，可清晰显示准备、合闸、试验、抽出和隔离位置。

- **增强型插件**：采用增强型、大裕量抽屉插件，寿命更长，运行更稳定。

- **方案灵活**：可抽屉、固定分隔混装；前、后出线可选；分隔型式可达2、3b、4a、4b。

**选型提示**：如果项目**对空间利用率要求极高**，MDmaxST单柜最高36回路的容量是明显优势；如果项目**更看重备件通用性和后期维护的便利性**，MNS2.0模块化、互换性强的特点则更突出。

 四、母线系统与内部隔离：各有巧思

两款柜型在母线系统和内部隔离设计上也有各自的特点。

**MDmaxST**的主母线布置在开关柜顶部母线小室内，**母线小室顶盖可拆卸**，便于在工地现场安装母线。主母线系统与功能单元区、电缆区及二次线横向接线区**完全分离**，确保足够的安全距离。内部隔离形式最高可达**Form 4b**。

**MNS2.0**同样将主母线水平安装在开关柜顶部。其配电母线（垂直母线）组装在阻燃型塑料功能板中，既能防止电弧引起的放电，又能防止人体触及。柜内按一、二次回路的功能划分为装置抽屉隔室、电缆隔室、母线隔室以及二次端子隔室，隔室之间采用接地的钢板隔离，同样可达到最高**Form 4b**的内部分隔。

**选型提示**：MDmaxST的顶盖可拆卸设计是现场安装的一大便利；MNS2.0的阻燃型塑料功能板设计在绝缘防护上独具特色。两者在内部隔离等级上均可达到最高水平，**在安全性方面都无需担心**。

 五、防电弧设计：MDmaxST的系统性优势

在故障电弧防护方面，MDmaxST投入了更多的设计资源。MDmaxST系统的设计和采用的材料均能最大程度地防止故障电弧发生，一旦发生故障电弧，能在短时间内熄灭。故障电弧产生后不影响相邻的功能单元，电弧熄灭后，功能单元清理后仍具有操作功能。带有机械联锁的组件在柜中的位置不会变动，甚至在隔离位置上，柜体表面也没有故障的痕迹。

相比之下，MNS2.0同样具备防电弧设计能力，但在防电弧设计的系统性和彻底性上，MDmaxST更为突出。

**选型提示**：如果项目**对防电弧有较高要求**（如石油化工、数据中心等高危或关键场所），MDmaxST的系统性防电弧设计是值得重点考虑的加分项。

六、数字化能力：殊途同归

在智能化浪潮下，两款柜型都积极拥抱数字化。MDmaxST可集成 **ABB Ability™ EDCS** 智能配电控制系统，实现配电系统全生命周期管理。MNS2.0同样融合了数字化智能技术，可广泛应用于各类工业、基础设施、轨道交通、高档建筑等领域。

两者在数字化能力上**殊途同归**，均能满足现代配电系统对智能化管理的要求。

 七、实战案例：两款柜型各显身手

作为MNS2.0与MDmaxST的双授权生产商，得润电气在两类柜型的项目实践中均有丰富的经验积累。

**MNS2.0方面**，得润电气已为合肥康宁玻璃基板设施建设二期项目提供了MNS2.0低压开关柜；为某大型发电厂项目量身定制了MNS2.0低压开关柜；近期更有**一百多台MNS2.0低压柜**即将交付某熟料水泥生产线厂区工程，专为水泥行业连续高负荷工况深度设计。

**MDmaxST方面**，ABB专家团队曾专程到访得润电气，深度解读了MDmaxST低压开关柜在**数据中心项目**的应用。从铜排的科学选型，到相比常规项目在资质与报告上的特殊要求，每一处细节都关乎数据中心的可靠运行。

这些实战案例充分证明：**两款柜型各有优势，关键在于是否匹配项目的具体需求**。

 八、选型总结：一张表看懂怎么选

| 考量维度 | 倾向选择 **MDmaxST** | 倾向选择 **MNS2.0** |

| :--- | :--- | :--- |

| **操作体验** | 追求抽屉操作省力、轻便 | 对抽屉操作手感要求不高 |

| **智能化需求** | 需要智能型抽屉、实时数据采集 | 常规配电需求即可 |

| **空间紧凑度** | 单柜需要容纳更多回路（最高36回路） | 回路数要求适中 |

| **现场安装便利性** | 需要顶盖可拆卸功能便于母线安装 | 无特殊安装便利性要求 |

| **防电弧要求** | 对防电弧有较高要求（如石化、数据中心） | 常规防电弧即可 |

| **备件通用性** | 对备件通用性要求不高 | 看重备件通用性和后期维护便利性 |

| **项目惯例** | 项目已有ArTu或类似柜型的使用经验 | 项目倾向于采用ABB全球通用柜型 |

| **混装需求** | 需要抽屉式、可移式、插入式混装 | 以标准抽屉式为主 |

 结语

MDmaxST与MNS2.0在主要电气参数上基本一致，在产品质量和性能上均有ABB品牌的可靠保障。选择哪一款，更多取决于**项目具体的使用习惯、操作偏好和应用场景**。

作为ABB金牌合作伙伴及MNS2.0、MDmaxST双授权生产商，得润电气对两款柜型均有深入的技术理解和丰富的生产经验。ABB专家也曾多次到访得润电气，就两款柜型的结构设计、适配场景及性能优势进行系统对比与交流。无论您选择哪一款，得润电气都能为您提供专业的方案设计、设备制造与全流程服务。

*如您对MDmaxST或MNS2.0的具体配置、报价或项目应用有任何疑问，欢迎随时联系得润电气技术团队。*
