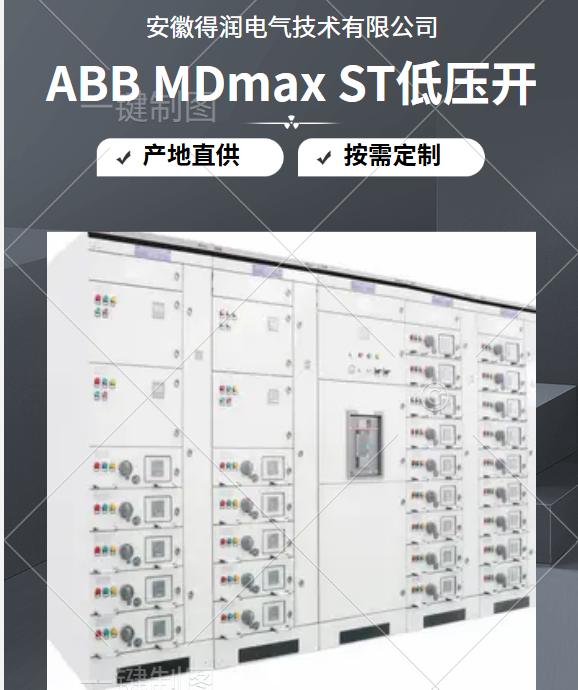

快速了解ABB低压授权柜MDmax ST 低压柜核心技术参数，这篇文章值得推荐
ABB MDmax ST低压柜的关键技术参数如下，这些数据均来自ABB官方资料及安徽得润电气，ABB MDmaxST低压开关柜授权制造商。
MDmax ST 低压柜核心技术参数概览
下表汇总了MDmax ST低压柜的核心技术数据。
| 参数类别 | 具体项目 | 标准/范围 |
| :--- | :--- | :--- |
| **电气特性** | 额定工作电压 (Ue) | 400V / 690V AC |
| | 额定绝缘电压 (Ui) | 690V / 1000V AC |
| | 额定冲击耐受电压 (Uimp) | 6kV / 8kV / 12kV (依据不同标准) |
| | 额定频率 | 50Hz / 60Hz |
| | 工频耐压 | 2500V AC / 1分钟 |
| **母线系统** | **主母线 (水平母线)** | |
| | - 额定电流 (Ie) | 可达 **6300A** |
| | - 额定短时耐受电流 (Icw) | 可达 **100kA** |
| | - 额定峰值耐受电流 (Ipk) | 可达 **220kA** |
| | **配电母线 (垂直母线)** | |
| | - 额定电流 (Ie) | 可达 **2000A** |
| | - 额定短时耐受电流 (Icw) | 可达 **80kA** |
| | - 额定峰值耐受电流 (Ipk) | 可达 **176kA** |
| **结构与环境** | **防护等级 (IP代码)** | 最高可达 **IP54** |
| | 内部隔离形式 | 最高可达 **Form 4b** |
| | 环境温度 | 最高 +40℃，24小时平均 ≤+35℃，最低 -5℃ |
| | 相对湿度 | 在+40℃时 ≤50% |
| | 污染等级 | 3级 |
| | 过电压等级 | III / IV |
| | 最大安装海拔 | 2000m（更高海拔需降容使用） |
| **尺寸与箱体** | 柜体标准高度 (H) | 2200 mm |
| | 柜体标准宽度 (W) | 400/600/800/1000/1200 mm |
| | 柜体标准深度 (D) | 600/800/1000/1200 mm |
| | 骨架材料 | 覆铝锌钢板，经双折边技术处理的G型材 |
| **功能单元** | 主要结构形式 | 抽屉式、可移式、插入式 |
| | 最大回路数 | 单个柜体最多可容纳 **36个** 抽屉回路 |
| | 功能单元模数 | 基于25mm模数孔（如 200mm, 300mm, 400mm） |
> **注**：技术参数可能因配置不同有所差异，具体请以官方最新样本或技术协议为准。
MDmax ST的设计、结构、安装选项及数字化升级方案等补充信息，可作进一步了解。
### 设计与结构特点
* **模块化与灵活性**：采用**模块化设计**，可组成固定式、抽屉式等多种结构，进线、馈电、无功补偿（MCC）、软起动等功能单元可灵活配置。
* **高可靠性与安全性**：柜体采用**覆铝锌钢板**和坚固的G型材骨架；设有母线室、功能单元室、电缆室和二次控制室四个独立隔室，并有多重**机械联锁**防止误操作。
* **高效运维**：顶盖**可拆卸**便于安装母线；抽屉单元操作省力，并带有清晰的**声、光、字**状态指示。
### 标准与规范
* **设计依据**：遵循**完全型式试验（TTA）** 要求，确保电气性能可靠。
* **遵循标准**：符合 **GB/T 7251.12-2013**、**IEC 61439-1/2** 及 **EN 60439-1** 等国家标准，可在中国及国际市场应用。
### 安装与使用条件
* **安装环境**：适用于配电室内竖直安装，对安装底座水平度（±1mm/m）和操作维护空间（建议右侧距墙>600mm）有明确要求。
* **环境限制**：适用于无火灾、爆炸、化学腐蚀及剧烈震动场所，特殊环境（如凝露）需采取额外保护措施。
### 扩展：数字化升级与应用
* **智能化运维**：可加装 **Smart** 或 **SmartSwitch** 数字化系统，实现远程监控、健康诊断和预防性维护，助力主动式预防性维护。
- **适用场景广泛**：经TTA认证，适用于发电厂、数据中心、轨道交通、工业厂房及高层建筑等诸多领域。
如需详细了解更多ABB MDmaxST低压开关柜产品知识，可以随时联系得润电气，资深技术工程师为您解答。
