一文了解10kV高压开关柜铜排并柜的好处

首先，明确一个概念：**“铜排并柜”** 通常指的是在安装多台高压开关柜时，将相邻柜体之间的主母线（铜排）通过可靠的连接件贯通连接起来，从而形成一个连续的、整体的母线系统。这个过程是开关柜“并柜”或“拼柜”的核心环节之一。得润电气作为一家多年专业生产高压开关柜的厂家，今天聊一聊高压开关柜铜排并柜的好处。

高压开关柜铜排并柜，其主要好处体现在以下几个方面：

### 1. 提高供电可靠性和灵活性

这是最核心的好处。

*   **形成连续母线系统**：并柜后，所有柜体的主母线连成一体，电能可以从任意进线柜分配到任意出线柜，实现了电能的灵活调度和分配。

*   **方便扩展**：当未来需要增加新的出线回路或设备时，只需在原有列柜的末端增加新的开关柜，并将其母线与原系统连接即可，扩容非常方便，无需改动原有母线结构。

*   **支持多种运行方式**：对于有双电源或多电源的系统，贯通连接的母线可以更方便地实现电源之间的切换和互备，提高供电可靠性。

### 2. 优化电气性能

*   **降低连接阻抗**：专业的并柜连接件（如绝缘套管、连接螺栓等）经过设计，能够确保柜间母线连接的紧密性和足够的接触面积，从而有效降低接触电阻和整个回路的阻抗。

*   **减少发热**：连接阻抗降低，意味着在通过大电流时，连接点的功率损耗（I²R）减小，发热量也随之降低，提高了系统的运行效率和安全裕度。

*   **改善动热稳定性**：坚固可靠的连接使整个母线系统的机械强度（动稳定）和耐受短路电流的能力（热稳定）得到增强。

### 3. 增强机械稳定性和整体性

*   **形成整体结构**：铜排并柜连接与开关柜之间的机械连接是同步进行的。坚固的母线连接进一步增强了整列开关柜的结构刚性，使多台柜子形成一个稳固的整体，减少因外力（如地震、误操作冲击）导致柜体移位或变形的风险。

*   **减少振动和噪音**：稳定的连接可以减小大电流通过时产生的电动力所带来的振动和噪音。

### 4. 节省空间和成本

*   **紧凑布局**：相比于每台柜子独立并通过电缆连接的方式，并柜采用母线直接贯通，结构非常紧凑，大大节省了配电室的占地面积。

*   **减少外部电缆**：柜与柜之间的电力传输通过内部母线完成，避免了使用大量昂贵的高压电力电缆和电缆头，既节省了材料成本，也减少了潜在的故障点（电缆头是常见故障点之一）。

### 5. 便于维护和监控

*   **布局清晰**：整列柜子的主母线通道清晰明了，便于运维人员理解和操作。

*   **集中监测**：相关的母线测温、绝缘监测等装置可以集中安装和监控，更方便地掌握整个母线系统的运行状态。

### 需要注意的关键点（为了实现这些好处的前提）

虽然好处很多，但所有这些优势都建立在 **“正确、规范地安装和连接”** 的基础上。如果施工不当，好处就会变成隐患：

1.  **安装工艺要求极高**：

    *   **接触面处理**：连接接触面必须平整、清洁，通常要求镀银或搪锡，以防止氧化，降低接触电阻。

    *   **紧固力矩**：连接螺栓必须使用扭矩扳手，按照厂家提供的精确扭矩值进行紧固。过松会导致接触电阻增大、发热；过紧会导致金属蠕变，同样会使接触电阻变大。

    *   **对中度**：相邻两柜的母线中心必须对准，错位会导致机械应力，影响连接可靠性和绝缘性能。

2.  **必须做好绝缘**：连接后的母线部分必须用绝缘套管或隔板完全包裹隔离，确保相间和对地的安全距离，防止发生短路或放电。

3.  **考虑热胀冷缩**：长距离的贯通母线需考虑热胀冷缩效应，有时需要设置 **“温度补偿单元”**（如软连接段），以避免巨大的热应力损坏设备或影响连接可靠性。

### 总结

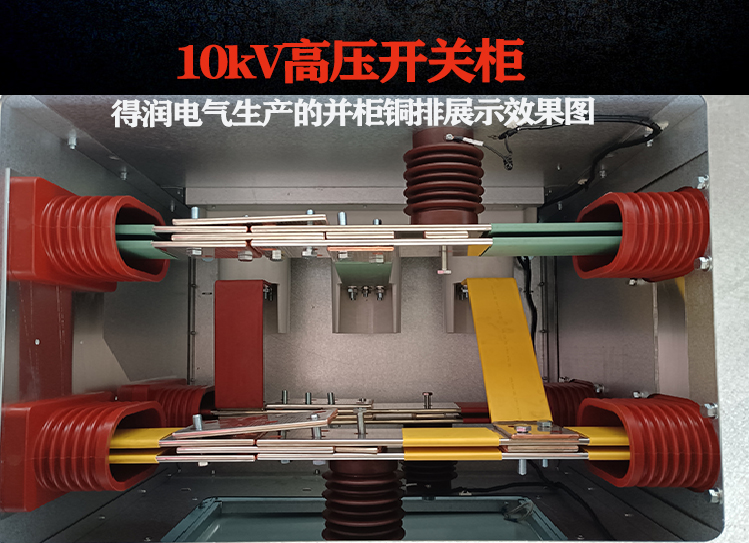

**高压开关柜铜排并柜是构建现代化、高可靠性配电系统的标准做法。** 它通过将单个开关柜单元集成为一个连贯、强大的整体供电系统，带来了**高可靠性、灵活性、优良电气性能、机械稳定性和经济性**等多方面的显著优势。然而，这些优势的实现极度依赖于**专业的设计、严格的安装工艺和规范的后期维护**。得润电气生产的高压开关柜在每次出厂前都会进行铜排并柜工艺，不仅让得润电气高压开关柜产品在质量上可靠，还可以在铜排上标上记号，大大减少现场安装人员选择铜排安装时间。
