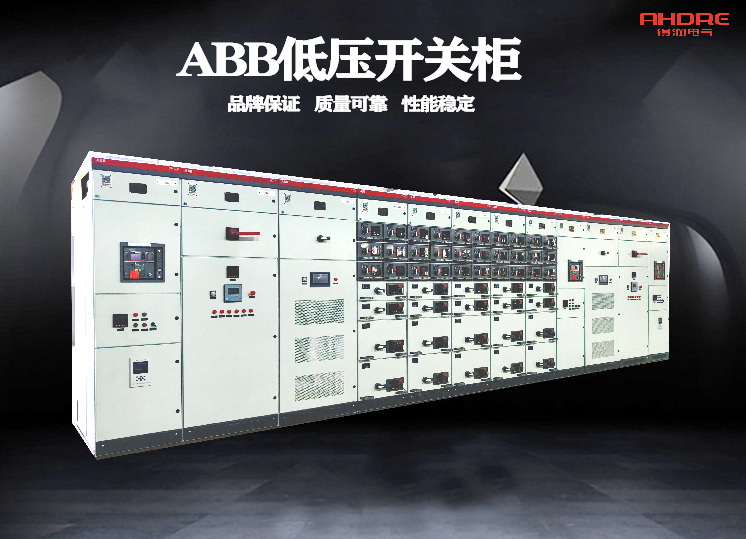

真没想到定制ABB低压开关柜要了解这么多？

定制ABB低压开关柜是一项专业性很强的系统工程，需要综合考虑技术、标准、商务和后期服务等多个方面。以下是需要注意的关键事项，分为几个核心阶段：

### 一、 前期准备与技术澄清阶段

这是最关键的一步，决定了后续所有工作的方向。

1.  **明确需求与规范：**

     *   **电气一次系统图：** 这是核心中的核心。必须提供完整的、经确认的主接线图，明确：

      *   **进线方式：是单路进线、双路进线（常备+备用）还是双路进线+母联？是否需要自动投切（ATSE）？

        *   **出线回路： 详细列出每个回路的额定电流、极数（3P/4P）、用途（如照明、动力、空调、水泵等）、安装方式（固定式/抽屉式）。

        *   **主要元器件型号规格：对断路器（框架、塑壳）、接触器、热继电器、变频器、软启动器等是否有明确的品牌（如指定ABB的Emax2框架断路器、Tmax塑壳断路器）和型号要求。

    定制ABB低压开关柜*   **电气参数：**

        *   **额定电压：如AC 400V。

        *   **额定绝缘电压： 如AC 690V。

        *   **额定频率：50Hz 或 60Hz。

        *   **水平母线额定电流： 如1600A, 2500A, 4000A等（需考虑未来扩容余量）。

        *   **峰值耐受电流 (Ipk)： 如105kA。

        *   **短时耐受电流 (Icw)：如50kA/1s（这是衡量柜体动热稳定性的关键指标，必须根据上级变压器容量和系统短路容量计算确定）。

  定制ABB低压开关柜  *   **使用环境：**

        *   **安装地点：室内还是室外？地下室（潮湿环境）还是配电室？

        *   **环境温度： 最高/最低温度是多少？

        *   **湿度、海拔高度：** 高海拔地区需要降容使用。

        *   **防护等级： 柜体IP等级（如IP30, IP41, IP54）。控制室一般IP30/IP40，现场可能需IP54。

        *   **特殊环境：是否有腐蚀性气体、爆炸性粉尘、盐雾（沿海地区）等？需要特殊处理（如防腐涂层、不锈钢材质）。

2.  **标准与认证：**

    *   **明确技术标准：必须符合哪些国家标准（GB）、国际标准（IEC）或行业标准。

    *   **强制认证： 确保产品拥有**CCC认证**（中国强制性产品认证）。

    *   **其他认证：如有出口或特殊行业需求，需明确是否需要其他认证，如CE、UL等。

3.  **柜体结构与工艺：**

    *   **柜型选择：ABB低压开关柜有多种标准柜型，如MNS系列、MD-Max系列等。需根据应用场景、空间布局和维护习惯选择。

    *   **材质与颜色：柜体骨架（敷铝锌板/冷轧板）、门板材质、颜色（通常ABB标准色为RAL7035）。

    *   **安装方式： 靠墙安装还是离墙安装？单排布置还是多排并柜？是否需要顶置母排或侧置母排？

    *   **内部隔离形式： 根据IEC标准，分为Form 1/2/3/4等，这关系到安全性和维护便利性。通常要求**Form 4**（水平母线和功能单元完全隔离），安全性最高。

### 二、 与供应商/集成商沟通阶段

1.  **选择合格供应商：**

    *   务必选择ABB授权的系统集成商或盘厂（如安徽得润电气）生产的  ABB低压开关柜 。他们能获得原装正品的元器件、最新的技术资料和设计软件支持，并能提供资质证明。

    *   考察供应商的业绩、设计能力、生产能力和售后服务能力。

2.  **提供详细的技术要求文件：**

    *   将第一阶段明确的所有要求整理成正式的技术协议或招标技术规范书，作为合同附件。这是避免后续纠纷的唯一依据。

3.  **深入技术沟通：**

    *   **设计评审：要求供应商提供基于你要求的一次系统图、二次原理图、柜体布置图供评审确认。务必仔细核对，确保与需求一致。

    *   **元器件确认： 核对所有元器件的型号、参数、数量，确保是ABB正品。

    *   **二次方案确认：

        *   **控制电压： AC220V还是DC24V？

        *   **测量与通信： 是否需要智能仪表（如ABB的CM系列）？是否需要通讯功能（如Modbus, Profibus, Ethernet/IP）？如需通讯，必须明确通讯接口和协议，并提供点数表。

        *   **连锁与逻辑： 如进线-母联之间的机械/电气连锁、自动投切逻辑等。

    *   **接口确认： 与上级变压器、下级配电箱、楼宇自控系统（BAS）的接口方式和位置。

### 三、 生产与验收阶段

1.  **工厂检验（FAT）：**

    *   对于大型或重要项目，强烈建议进行工厂验收测试（FAT）。亲自或委托第三方到生产现场，根据技术协议逐项检查：

        *   **外观与工艺：板材、涂层、标签、布线（ABB标准是走线横平竖直、标号清晰）。

        *   **元器件核对： 是否与约定品牌型号一致。

        *   **功能测试： 机械操作测试、电气动作测试（如断路器分合、连锁功能）、绝缘测试、通讯测试等。

    *   发现问题立即整改，这是保证产品质量的最后一道关。

2.  **文件交付：**

    *   合同里明确需要交付的技术文件，通常包括：

        *   **最终版原理图、接线图、布置图（纸质和电子版）。

        *   **元器件清单、合格证、CCC证书。

        *   **产品说明书、操作手册。

        *   **通讯协议手册及点表。

### 四、 商务与其他注意事项

1.  **价格与交货期：**

    *   价格不仅看总价，要分析明细，避免低价劣质元器件混入。

    *   明确交货期，并约定延误的违约责任。

2.  **培训与售后服务：**

    *   要求供应商提供现场安装、调试指导。

    *   要求对操作和维护人员进行培训。

    *   明确保修期限（通常1-2年）、响应时间和售后服务范围。

### 总结清单（Checklist）

| 类别 | 关键注意事项 |

| :--- | :--- |

| **技术需求** | - 提供完整的一次系统图- 明确额定电流、短路参数（Icw/Ipk）- 确定防护等级（IP）、安装环境<br>- 选择柜型（如MNS）和隔离形式（Form 4）<br>- 明确智能化和通讯需求（Modbus等） |

| **元器件** | - 指定ABB原装正品（如Emax, Tmax）<br>- 核对所有元器件型号、参数<br>- 确认断路器分断能力满足系统要求 |

| **供应商** | - 选择ABB授权盘厂(安徽得润电气）<br>- 考察其资质和业绩<br>- 签订详细技术协议作为合同附件 |

| **设计确认** | - 评审供应商提供的图纸（一次、二次、布置图）<br>- 确认二次原理、连锁逻辑、通讯协议 |

| **验收** | - **强烈建议进行工厂验收（FAT）**<br>- 核对实物与图纸一致性<br>- 进行功能性和通讯测试 |

| **文件与售后** | - 索要全套最终图纸和 manuals<br>- 明确培训、安装指导和保修条款 |

遵循以上步骤，您就能系统地、专业地完成ABB低压开关柜的定制工作，确保最终得到一套安全、可靠、完全符合项目需求的高质量配电产品。安徽得润电气技术有限公司就是一家具有多年定制生产ABB低压开关柜经验的厂家，可以咨询。
