为什么变频器要配套使用变频旁路柜？

在变频调速系统中，是否配置旁路柜是一个常见的工程决策。变频器配套使用旁路柜（也称为“工频/变频旁路柜”或“切换柜”）主要是为了**提高整个系统的可靠性和可用性**，其核心思想是：**当变频器发生故障时，可以迅速将电机切换到工频电网直接运行，保证生产的连续性。**

下面我将详细解释为什么需要它、它的工作模式以及适用场景。

### 一、核心原因：提高可靠性和保障生产

变频器是复杂的电力电子设备，由IGBT、电容、控制板、散热系统等众多部件组成。尽管现代变频器非常可靠，但它仍然存在发生故障的可能（如过流、过压、过热、模块损坏等）。

在某些关键生产环节中，电机驱动的设备（如水泵、风机、重要 conveyor）不允许随意停机。一旦停机，可能导致：

*   **生产线中断**，造成巨大经济损失。

*   **工艺流程破坏**（如化工、冶金行业），恢复成本极高。

*   **引发安全事故**或对公共设施造成影响（如市政供水、消防泵）。

变频旁路柜的作用就是在变频器故障时，充当一个“备用通道”，绕过故障的变频器，让电机直接由电网供电，以固定转速继续运行，从而维持生产不中断。

### 二、旁路柜的三种工作模式

一套配备了旁路柜的系统通常可以实现三种运行模式的切换：

1.  **变频运行模式（正常模式）**

    *   **路径**：电网电源 → 旁路柜中的变频回路隔离开关/断路器 → **变频器** (输入→输出) → 旁路柜中的输出接触器 → 电机。

    *   **状态**：此时工频回路的接触器处于断开状态，变频回路的接触器闭合。

    *   **目的**：实现电机的调速控制，达到节能、精确工艺控制、软启软停等目的。

2.  **工频运行模式（应急/旁路模式）**

    *   **路径**：电网电源 → 旁路柜中的工频回路隔离开关/断路器 → **旁路接触器** → 电机。

    *   **状态**：变频器被完全从主回路中隔离（其输入输出开关均断开），工频回路接触器闭合。

    *   **目的**：在变频器故障或需要检修时，让电机直接工频运行，保证生产不间断。这是旁路柜的核心功能。

3.  **停机检修模式**

    *   **路径**：所有主回路断路器、接触器均断开，并配有明显的机械隔离开关。

    *   **状态**：变频器和电机均与电源完全隔离，形成一个明显的“断开点”。

    *   **目的**：安全地对变频器、电机或柜内其他元件进行维护和检修，保障人员安全。

### 三、旁路柜带来的其他好处

除了核心的应急功能外，旁路柜还提供了以下优势：

*   **便于检修和维护**：无需断开总电源，即可安全地将变频器从电网中隔离出来进行维护或更换。

*   **标准化与集成化**：将变频器、断路器、接触器、保护装置（如热继电器）、指示灯、按钮等集成在一个柜体内，结构紧凑，接线规范，美观且便于操作。

*   **提供完整保护**：即使在工频旁路运行模式下，柜内的工频回路断路器、热继电器等依然能为电机提供过载和短路保护。

*   **防止误操作**：通过机械联锁或电气联锁装置，确保“变频”和“工频”两种回路绝对不能同时接通，否则会造成电源短路，引发严重事故。

### 四、是否一定需要旁路柜？

**并不是所有场合都必须配置旁路柜。** 是否需要取决于应用场景的重要性：

*   **强烈建议配置旁路柜的场景**：

    *   **关键设备**：一旦停机损失巨大的核心生产设备。

    *   **一拖一系统**：一台变频器只带一台电机，且该电机必须连续运行（如中央空调的冷却水泵、主楼通风风机、市政供水泵）。

    *   **无法备用**：没有备用泵/备用风机的系统。

*   **可以不配置旁路柜的场景**：

    *   **一拖多系统**：一台变频器轮流控制多台电机，其中一台故障可切换至另一台。

    *   **非关键设备**：允许短暂停机的设备，或有备用设备的系统。

    *   **预算有限**：对成本敏感的非核心应用。

    *   **内置旁路功能**：某些特定类型的变频器（如一些内置旁路接触器的软起动器-变频器一体化装置）可能不需要额外的独立旁路柜。

### 总结

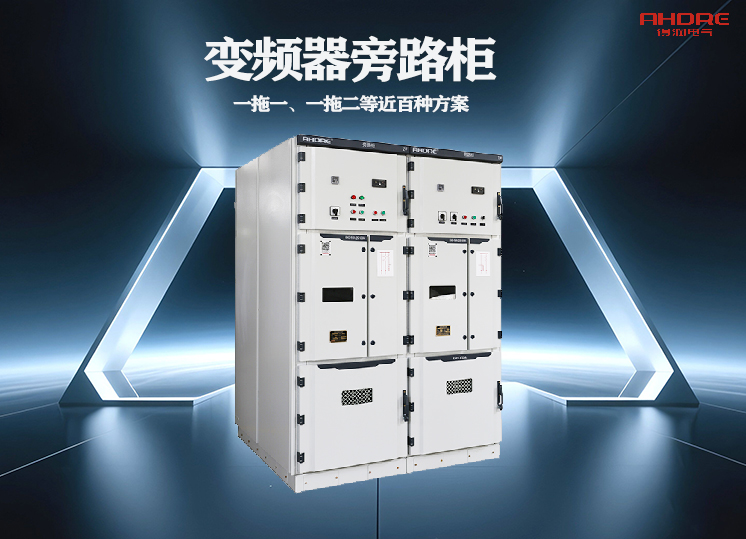

总而言之，**变频器配套使用旁路柜本质上是一种风险规避和可靠性投资**。它用额外的硬件成本，换来了系统极高的可用性和维护便利性，是对变频器可能发生故障这一风险的重要备份方案。在重要的工业场合，加装旁路柜被视为一种标准且明智的工程实践。得润电气生产的变频器旁路柜有几十种方案，主要配套ABB和西门子变频器中。
