中置式高压柜的结构布置图你都看懂了吗？
发布日期：2019-07-25
扫一扫
来源：
浏览次数：315
中置式高压柜是用于接受和分配电能并对电路实行控制、保护及监测。中置式高压柜一般由四个隔室组成的，分别为继电器室、断路器手车室、电缆室、母线室。那么对于不同的中置式高压柜的结构布置图都能完全了解吗？今天得润电气小编就一一给大家详细了解一下。
继电器室：继电器仪表室可安装继电保护元件、仪表、带电监察指示器，以及特殊要求的二次设备。
断路器手车室：抽出式断路器移开后，断路器隔室内的静触头被活门遮蔽，断路器隔室被保护。 在断路器室内，打开金属活门检查静触头。
母线室：主母线、分支母线、螺栓等组成，垫块母线与支母线的联接型式。
电缆室：电缆室空间较大，必要时每相可并接6根单芯电缆。

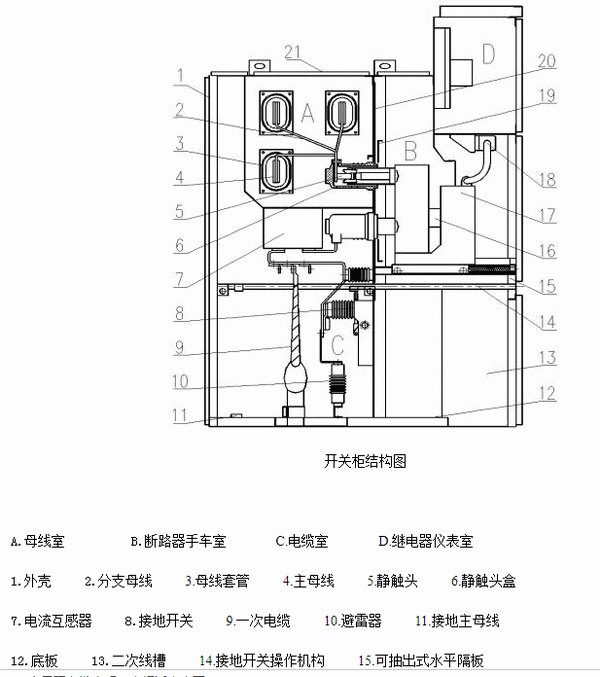

以下是10KV、20KV、35KV高压柜的结构图布置图
10KV高压柜
20KV高压柜
35KV高压柜
以上就是今天分享的中置式高压柜知识，觉得文章写的不错的朋友，可以分享给身边需要的朋友！
