自动旁路柜如何切换工变频运行？具体操作流程是什么？
发布日期：2021-03-02
扫一扫
来源：
浏览次数：57
自动旁路柜一般是通过真空断路器或真空接触器来实现自动切换工作，作用是用于异常保护和检修时安全隔离。主要配置真空断路器、电动机综合自动化保护、智能操显示器、触点测温装置、电压和电流互感器、避雷器和接地刀闸等元器件。今天就来详细讲解自动旁路柜是如何切换工变频运行及具体操作流程。

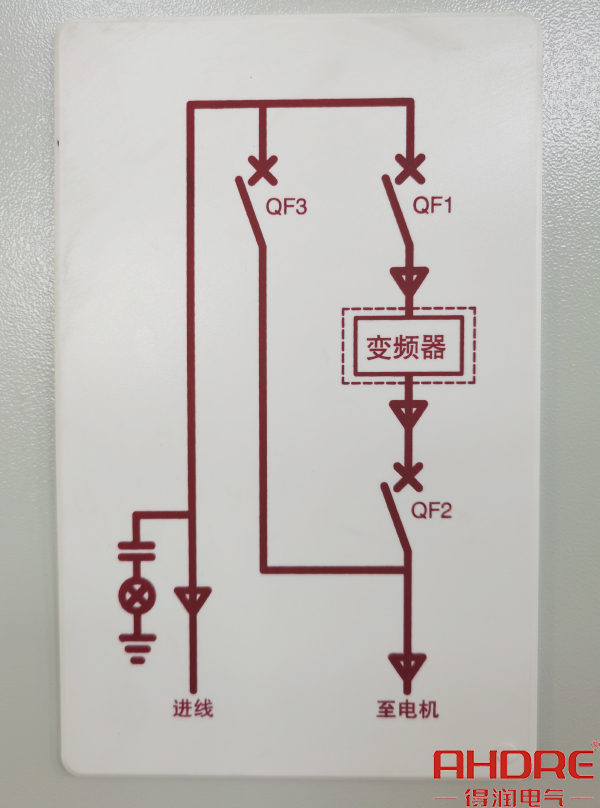

原理图如上图所示，图中QF为断路器。
1、变频启动
将QF1、QF2QF3处于分闸位置，确认开关柜柜接地开关己分闸，合上QF1、QF2，然后变频启动电机
2、变频停止
变频停止电机；断开QF1、QF2，此时可以检修变频器及电机；
3、工频启动
将QF1、QF2、QF3处于分闸位置，确认开关柜接地开关己分闸，合上QF3，启动电机。
4、工频停止
首先断开QF3，此时可以检修电机；

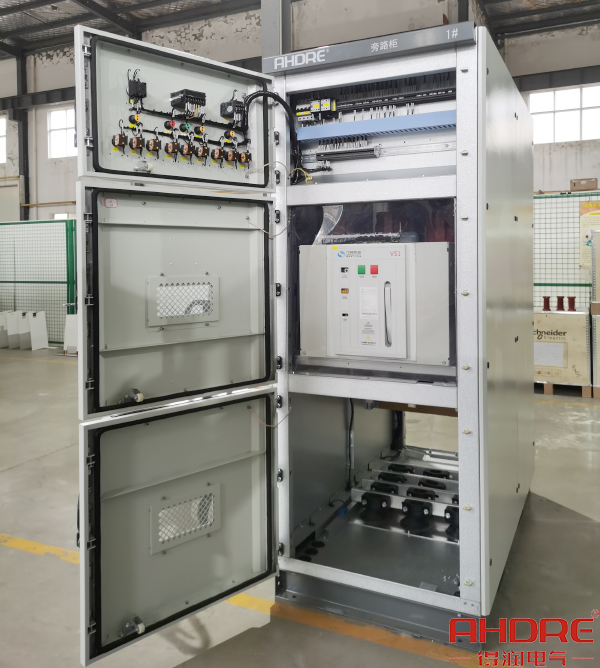

自动旁路柜前置结构图

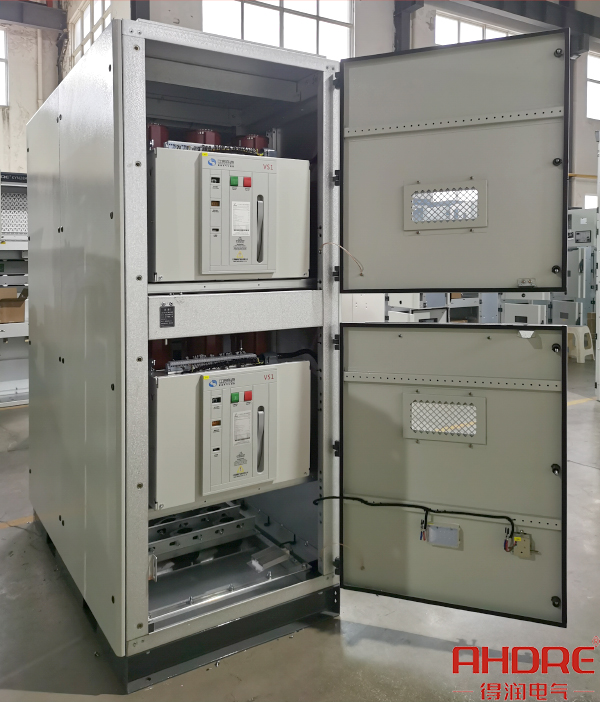

自动旁路柜后置结构图
以上只是自动旁路柜方案的一种，不同的现场需求可以设计不同的切换方案。当然除了常规的柜型外，还可以采用KYN28-12柜型具有安全可靠、满足五防要求的联锁装置，切实保障操作人员及设备的安全。
