按工作条件选择高压电器和开关柜
发布日期：2015-12-24
扫一扫
来源：
浏览次数：56
一、按工作电压选择
选用的高压电器及开关柜，其额定电压应符合所在回路的系统标称电压，其高压电器及开关柜的最高电压应不小于所在回路的系统最高电压。

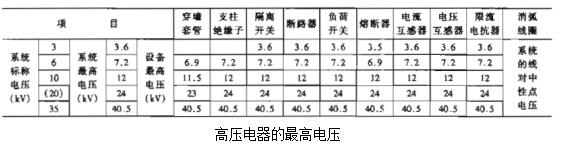

高压电器的最高电压
二、按工作电流选择
高压电器及导体的额定电流不应小于该回路的最大持续工作电流，由于高压开断电器没有连续过载能力，在选择其额定电流时，应满足各种可能运行方式下回路持续工作电流的要求
三、按开断电流选择
用短路电流校验开断设备的开断能力时，应选择在系统中流经开断设备的短路电流最大的短路点进行校验。
1、 高压断路器
高压断路器的额定开断电流，包括开断短路电流的交流分量有效值和开断直流分量百分比两部分构成。
当短路电流中直流分量不超过交流分量幅值的20%时，可只按开断短路电流的交流分量有效值选择断路器；当短路电流中直流分量超过交流分量幅值的20%时，应分别按额定短路开断电流的交流分量有效值和开断直流分量百分比选择。
2、 高压负荷开关
高压负荷开关能带负荷操作，但不能开断短路电流，因此其开断能力应按切断最大可能
的过负荷电流来校验。

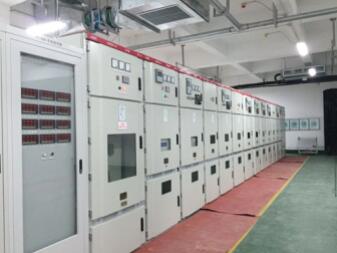

安徽得润电气技术有限公司是一家专注电气工程咨询、设计、制造、安装调试一站式服务的高新技术企业。对在各种场合如何选择高低压电器以及开关柜有着丰富的理论知识和工作经验，生产的不同电压等级的高压开关柜、高压无功补偿装置适合多种工业、民建等场合。
